AT氣動高平臺鑄鋼球閥

產品中心 > 球閥系列 > AT氣動高平臺鑄鋼球閥

AT氣動高平臺鑄鋼球閥

公稱通徑:DN15~200mm
公稱壓力:16、25、40bar
連接形式:法蘭式
適用溫度:-20~80℃
介質溫度:W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質:碳鋼(C)、不銹鋼(P4、P6)
分享到:

氣動高平臺球閥特點

防爆、開關、定位器

響應迅速、流通性好、品質優良、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質


技術規范
設計依據GB標準
設計標準GB/12237
結構長度法蘭鏈接GB/12221
連接法蘭尺寸GB/9113、JB/T79
實驗和檢驗GB/T13927、JB/T9092

備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造


技術參數
公稱通徑DN15-200mm
連接方式法蘭
氣缸配置AT系列、GT系列及進口執行器系列
氣缸形式雙作用、單作用(彈簧復位)
控制方式二位切斷(開關型)、調節型、三段式(開度可選)
公稱壓力16、25、40bar(如需更高壓力訂貨時請注明)
氣源壓力雙作用:4~8bar、單作用:5~8bar
介質溫度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼(C)、不銹鋼(P4、P6)
密封材質聚四氟乙烯(F)、對位聚苯(PPL)、金屬硬密封(H)、硬質合金(Y)

備注:其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

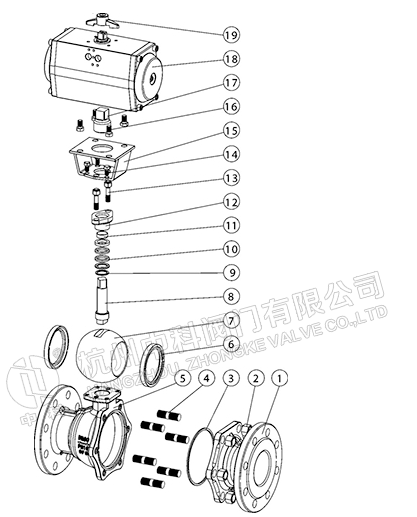

主要零件材質表
序號零件名稱材質序號零件名稱材質
CP4P6CP4P6
1右閥體WCBZG1Gr18Ni9TiZG1Cr18Ni12Mo2Ti11襯套PTFE.復合軸承
2螺母35ZG1Gr18Ni9TiZG1Cr18Ni12Mo2Ti12壓蓋WCBZG1Gr18Ni9TiZG1Cr18Ni12Mo2Ti
3墊片PTFE.石墨金屬復合墊13螺栓351Gr18Ni9Ti1Gr18Ni9Ti
4螺栓351Gr18Ni9Ti1Gr18Ni9Ti14螺栓351Gr18Ni9Ti1Gr18Ni9Ti
5閥體WCBZG1Gr18Ni9TiZG1Cr18Ni12Mo2Ti15連接支架1Gr18Ni9Ti1Gr18Ni9Ti1Gr18Ni9Ti
6閥座PTFE.尼龍.對位聚苯.金屬硬密封16螺栓351Gr18Ni9Ti1Gr18Ni9Ti
7球體1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti17連接套351Gr18Ni9Ti1Gr18Ni9Ti
8閥桿1Gr131Gr18Ni9Ti1Cr18Ni12Mo2Ti18氣動裝置擠壓鋁合金
9墊片1Gr18Ni9Ti1Gr18Ni9Ti1Cr18Ni12Mo2Ti19位置指示器塑料塑料塑料
10填料PTFE.柔性石墨

備注:其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

主要外形尺寸-PN16(16bar)
公稱通徑
       [DN]
外形尺寸連接尺寸執行器型號
LL1L2HDD1D2CfN-D
15130141/15971/83204/2359565451424-14ATD50/ATE63
20140141/15971/83209/24010575551624-14ATD50/ATE63
25150159/21183/95214/25611585651624-14ATD63/ATE75
32165159/24883/107257/277135100781824-18ATD63/ATE88
40180211/24895/107274/292145110851834-18ATD75/ATE88
50200248/269107/123290/3001601251002034-18ATD88/ATE100
65220248/315107/141310/3351801451202034-18ATD88/ATE115
80250269/345123/152346/3681951601352038-18ATD100/ATE125
100280345/409152/172378/4102151801552238-18ATD125/ATE145
125320409/550172/215425/4502452101852238-18ATD145/ATE190
150360550/600215/240468/5312802402102438-22ATD190/ATE210
200400600/633240/262583/61833529526524312-22ATD210/ATE240

備注:根據不同的閥門扭矩,不同的氣源壓力以及不同的實際工況,選擇相匹配的執行器其相關外形尺寸也隨之變化


主要外形尺寸-PN25(25bar)
公稱通徑
       [DN]
外形尺寸連接尺寸執行器型號
LL1L2HDD1D2CfN-D
15130141/15971/83204/2359565461424-14ATD50/ATE63
20140141/15971/83209/24010575561624-14ATD50/ATE63
25150159/21183/95257/26511585651624-14ATD63/ATE75
32165211/24895/107269/287140100761834-18ATD75/ATE88
40180248/26995/107282/292150110841834-18ATD75/ATE88
50200248/345107/123290/325165125992034-18ATD88/ATE100
65220269/345107/152310/3571851451182238-18ATD88/ATE125
80250345/409152/172346/3682001601322438-18ATD125/ATE145
100280345/438152/187418/4432351901562438-22ATD125/ATE160
125320438/550187/215460/5032702201842638-26ATD160/ATE190
150360550/600215/240518/5633002502112838-26ATD190/ATE210
200400633/730262/330583/61836031027430312-26ATD240/ATE270

主要外形尺寸-PN40(40bar)
公稱通徑
       [DN]
外形尺寸 a連接尺寸執行器型號
LL1L2HDD1D2D3CFN-D
15130141/15971/83204/23595654640x41424-14ATD50/ATE63
20140159/21183/95240/252105755651x41624-14ATD63/ATE75
25150211/24895/107257/265115856558x41624-14ATD75/ATE88
32180211/24895/107269/2871401007666X41834-18ATD75/ATE88
40200248/269107/123282/2921501008476X41834-18ATD88/ATE100
50220248/315107/141300/3251651259988X42034-18ATD88/ATE115
65250269/345123/152335/357185145118110X42238-18ATD100/ATE125
80280345/409152/172368/400200160132121X42438-18ATD125/ATE145
100320409/438172/187418/506235190156150X4.52438-22ATD145/ATE160
125400550/600215/240445/548270220184176X4.52638-26ATD190/ATE210
150400600/633215/262563/598300250211204X4.52838-26ATD210/ATE240
200502730330636/666375320284260X4.534312-30ATD270
附件選型
電磁閥雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件對氣源進行穩壓、過濾、氣缸潤滑
限位開關遠程反饋開關信號
手操機構可實現手動開、關閥門
定位器輸入模擬量信號(4-20mA或者0-10V),調節閥門開度
備注以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級
