AT氣動塑料蝶閥

公稱通徑：DN50-DN400
公稱壓力：2x105～1.3x10-5
閥體材質：不銹鋼304、316、316L
適用溫度：丁腈橡膠-25～+80℃,氟橡膠-30～+150℃
應用范圍：真空系統，空氣及非腐蝕性氣體
產品特點：密封性能好，能用于真空狀態，也可在低壓狀態下使用

聯系購買

分享到：

產品詳細

AT氣動塑料蝶閥特點

防爆、開關、定位器

耐腐蝕強、重量輕、拆裝方便

摩擦阻力小、耐老化、抗紫外線

管壁平潔光滑、暢通無阻、清潔衛生

開啟靈活、工作穩定、結構緊湊、輕巧美觀

啟閉力矩小、響應迅速、品質優良、壽命長

技術參數
公稱通徑	DN40~600mm
連接方式	對夾式
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	10bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用:4~8bar、單作用:5~8bar
介質溫度	W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
環境溫度	標準型:-20~80℃
閥體材質	塑料
密封材質	丁晴橡膠（X）、氟橡膠(FKM)、三元乙丙橡膠（E）

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

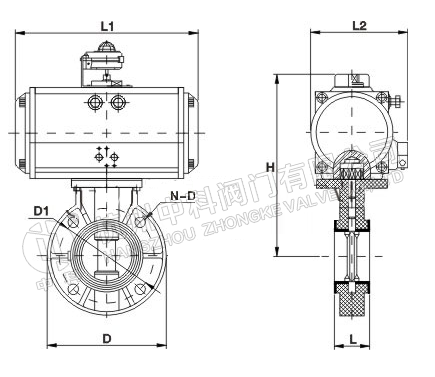

產品結構

主要外形尺寸-PN10（10bar）
公稱通徑 [DN]	外形尺寸				連接尺寸
公稱通徑 [DN]	L	L1	L2	H	D	D	N-D
40	39	159	83	269	165	125	4-18
50	45	159	83	283	185	145	4-18
65	48	159	83	289	200	160	8-18
80	48	211	95	320	220	180	8-18
100	58	248	107	351	250	210	8-18
125	70	269	123	380	285	240	8-22
150	76	315	152	435	340	295	8-22
200	92	345	172	509	395	350	12-22
250	114	409	187	597	445	400	12-22
300	120	438	215	653	505	460	16-22
350	130	550	215	720	565	515	16-26
400	140	600	240	772	615	565	20-26
450	152	633	262	867	670	620	20-26
500	152	-	-	-	780	725	20-30
600	178	-	-	-	1015	950	24-33

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明	手操機構	可實現手動開、關閥門
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑	定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
限位開關	遠程反饋開關型號		以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

產品用途
氣動蝶閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用。
