電動三片式球閥
電動三片式球閥
公稱通徑：DN10-100mm
公稱壓力：PN16、25、40、64bar
適用溫度：-20 ~ +80℃
連接方式：對焊
主要材質：碳鋼(C)、不銹鋼(P4、P6)
公稱壓力：PN16、25、40、64bar
適用溫度：-20 ~ +80℃
連接方式：對焊
主要材質：碳鋼(C)、不銹鋼(P4、P6)
分享到：
產品概述
三片式對焊電動球閥年來廣泛采用的一種燃氣閥門，有著自身優越性、開關無摩擦、密封不會受到磨損、啟閉力矩小，選配執行器以精巧型為主來實現對介質的切斷或調節，如今是燃氣設備、石油化工、航天航空、真空設備、電鍍設備、農業機械、食品機械、鋼鐵冶金、暖通空調、干燥設備、生物制藥、醫療器械、等行業的可靠產品。
產品特點
流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長- 球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便
- 雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的小顆粒的懸濁液及粘性介
| 技術參數 | |
| 公稱通徑 | DN10-100mm |
| 連接方式 | 對焊 |
| 執行器選配 | A系列、B系列及進口執行器系列 |
| 控制方式 | 開關型（電開、電關）、調節型 |
| 公稱壓力 | PN16、25、40、64bar（如需更高壓力訂貨時注明） |
| 電源電壓 | AC220V、AC380V、DC24V（其它特制） |
| 介質溫度 | W1:-40-180℃、W2:-40 - 300℃ |
| W3:-30 - 425℃、W4:-40 -425℃ | |
| 環境溫度 | 標準型：-20 - 80℃ |
| 防護等級 | IP55、IP65、IP67 |
| 閥體材質 | 碳鋼(C)、不銹鋼(P4、P6) |
| 密封材質 | 聚四氟乙烯(F)、對位聚苯(PPL) |
| 金屬硬密封(H)、砸質合金(Y) | |
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

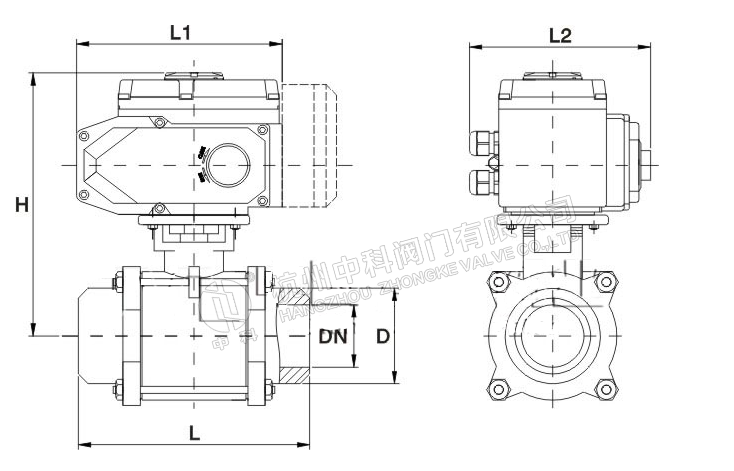

產品結構
| 要外形尺寸-PN16（16bar） | |||||||
| 公稱通徑 [DN] | 尺寸[mm] | 執行器選配 | |||||
| L | L1 | L2 | H | D | |||
| 15 | 75 | 165 | 150 | 223 | 21 | JLA-005 | JLB-010 |
| 20 | 85 | 165 | 150 | 230 | 27 | JLA-005 | JLB-010 |
| 25 | 90 | 165 | 150 | 190 | 34 | JLA-010 | JLB-010 |
| 32 | 112 | 165 | 150 | 195 | 43 | JLA-010 | JLB-010 |
| 40 | 120 | 190 | 170 | 210 | 49 | JLA-020 | JLB-015 |
| 50 | 145 | 190 | 170 | 220 | 61 | JLA-020 | JLB-015 |
| 65 | 170 | 190 | 170 | 235 | 76 | JLA-040 | JLB-020 |
| 80 | 200 | 270 | 220 | 280 | 89 | JLA-060 | JLB-030 |
| 特殊選項 | |
| 防爆型 | 防爆等級：Exd II BT4 防爆證號：GYB13.1736X |
| 調節型 | 輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能 |
| 手動功能 | 電動執行器配有手動裝置，開閥、關閥功能 |
| 備注： | 1、電動執行器的參數和選配請查閱執行器資料。 |
| 2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。 | |
